অটোমোবাইল ফিউজের জন্য নির্বাচন গাইড এবং ক্ষমতা গণনার পদ্ধতি

অটোমোবাইল ফিউজের জন্য নির্বাচন গাইড এবং ক্ষমতা গণনার পদ্ধতি

পুরো গাড়ির আর্কিটেকচারের মূলনীতিটি ডিজাইনের প্রক্রিয়াতে, ফিউজগুলি নির্বাচন করা তারের জোতা সিস্টেম ইঞ্জিনিয়ারদের জন্য একটি অপরিহার্য জ্ঞান এবং দক্ষতা রিজার্ভ। অনেক সহকর্মীর অধ্যয়নের ভিত্তিতে জিজি # 39; মোটরগাড়ি ফিউজ নির্বাচন উপর গবেষণা, আনা তার নিজস্ব শিল্প অভিজ্ঞতার সাথে সম্মিলিতভাবে নির্বাচনের সামগ্রী এবং মোটরগাড়ি ফিউজের পদ্ধতিগুলির বিশ্লেষণ এবং পরিচয় করিয়ে দিতে।

ফিউজ কার্যকরী প্রক্রিয়া

আমরা ফিউজটি নির্বাচন এবং ডিজাইন করার আগে আমাদের দুটি পয়েন্টটি সত্যই বুঝতে হবে: ১. কেন আমাদের তারের জোতাতে ফিউজ যুক্ত করতে হবে? ২. ফিউজের কার্যনির্বাহী ব্যবস্থা কী?

1 সার্কিটের সাথে কেন একটি ফিউজ যুক্ত করা হয়?

একটি ফিউজ একটি তাপ শক্তি প্রতিক্রিয়া ডিভাইস, যা একটি বৈদ্যুতিক উপাদান যা তারগুলি রক্ষা করে। যদি সার্কিটটিতে কোনও ফিউজ না থাকে, তবে একবার সার্কিটটি অতিরিক্ত লোড হয়ে গেলে, যখন একটি শর্ট সার্কিট ঘটে, তারের মধ্য দিয়ে প্রবাহিত তারের বহনকারী প্রবাহকে ছাড়িয়ে যায় এবং তারটি স্বতঃস্ফূর্তভাবে জ্বলজ্বল করে, যার ফলে একটি সুরক্ষা দুর্ঘটনা ঘটে (জ্বলন্ত গাড়ী) । এটি মনে করিয়ে দেওয়ার মতো যে ফিউজের কাজটি মূলত তারটি রক্ষা করার জন্য।

তারের প্রাকৃতিক ঘটনাটি নীচের চিত্রটিতে দেখানো হয়েছে:

এখানে আবার, সার্কিটে, ফিউজ কেবলমাত্র ফিউজের পরে তারগুলি রক্ষা করতে পারে, তাই ফিউজটি যতটা সম্ভব বিদ্যুৎ সরবরাহের কাছাকাছি রাখা উচিত। দূরত্ব যদি খুব বেশি হয় তবে উচ্চ স্তরের বীমা স্থাপনের কথা বিবেচনা করুন।

2 ফিউজের কার্যকরী প্রক্রিয়া কী?

ফিউজ বাছাই করার আগে, ফিউজের মূল কার্যকারিতা এবং কার্যনির্বাহী পদ্ধতিটি বোঝা গুরুত্বপূর্ণ, এবং এটি ফিউজ ক্ষমতা বাছাইয়ের জন্য নকশা সূত্রটি বোঝার পূর্বশর্ত।

ফিউজের কার্যকরী প্রক্রিয়াটি হ'ল যখন সার্কিটটি সংক্ষিপ্ত-সঞ্চালিত হয় তখন সময়টি তারে ধূমপান করা এবং আগুন ধরা পড়ার সময় এটি ফুঁকতে পারে, যাতে সার্কিটটি কেটে ফেলা হয় এবং তারটি জ্বলানো থেকে আটকাতে পারে এবং স্বতঃস্ফূর্ত জ্বলন সৃষ্টি করে যানবাহন সুতরাং, লাইন সুরক্ষার জন্য প্রতিটি পাওয়ার সার্কিটে একটি ফিউজ (ফিউজ) ইনস্টল করা প্রয়োজন।

ফিউজের নির্দিষ্ট কার্য নীতিটি নিম্নরূপ:

ফিউজের একটি নির্দিষ্ট প্রতিরোধ ক্ষমতা রয়েছে, কন্ডাক্টর যখন স্রোত প্রবাহিত হয় তখন তাপ উত্পন্ন করবে এবং সময়ের সাথে তাপের উত্পাদন বৃদ্ধি পায় এবং বর্তমান এবং প্রতিরোধের তাপ উত্পাদনের গতিও বৃদ্ধি করে। ফিউজ এবং এর ইনস্টলেশন কাঠামো তাপ অপচয় হ্রাস গতি নির্ধারণ করে।

যদি: তাপ উত্পাদনের গতি জিজি এলটি; তাপ অপচয় হ্রাসের গতি, ফিউজ ফুঁকবে না;

যদি: তাপ উত্পন্ন গতি=তাপ অপসারণের গতি, এটি দীর্ঘ সময়ের জন্য ফিউজ হবে না;

যদি: তাপ উত্পন্ন গতি জিজি জিটি; তাপের অপচয় হ্রাসের গতি, তাপ জমা হয় এবং যখন তাপমাত্রা ফিউজের গলনাঙ্কের উপরে উঠে যায় তখন ফিউজটি ফুটে ওঠে।

ফিউজ এভাবেই কাজ করে।

সার্কিট ডিজাইনে, ফিউজটি সার্কিটের পাওয়ার সাইডে স্ট্রিং করা হয়। যখন লোড অতিমাত্রায় হয়, ডিভাইস বা তারটি সংক্ষিপ্তসার্চিত হয়, বর্তমান দ্বারা উত্পন্ন তাপ ফিউজ ক্রস-বিভাগীয় অঞ্চলের ছোট অংশে গলনাঙ্কে পৌঁছে যায় এবং গলে যায়, সার্কিটের তারগুলি রক্ষা করে। ফিউজের ফিউজিং প্রক্রিয়াটির স্কিম্যাটিক ডায়াগ্রাম।

ফিউজ এবং তারের মিলনের প্রক্রিয়া সম্পর্কে, আমি এর আগেও একটি নিবন্ধ লিখেছিলাম। আপনি যদি আগ্রহী হন তবে আপনি এটি পড়তে পারেন (ফিউজ এবং তারের সাথে মিলে যাওয়ার নকশা)।

2 ধরণের ফিউজ এবং গুরুত্বপূর্ণ পরামিতি

ফিউজের কার্যকারিতাটি বোঝার পরে, ফিউজের সঠিক পছন্দটি তৈরি করার জন্য আমাদের ফিউজের প্রকার এবং গুরুত্বপূর্ণ পরামিতিগুলিও জানতে হবে।

স্বয়ংচালিত সার্কিটগুলির ডিজাইনে, ফিউজের ধরণের মধ্যে রয়েছে ফিউজ, ফিউজ এবং সার্কিট ব্রেকার। নির্দিষ্ট ব্যবহারের পরিবেশটি নিম্নরূপ:

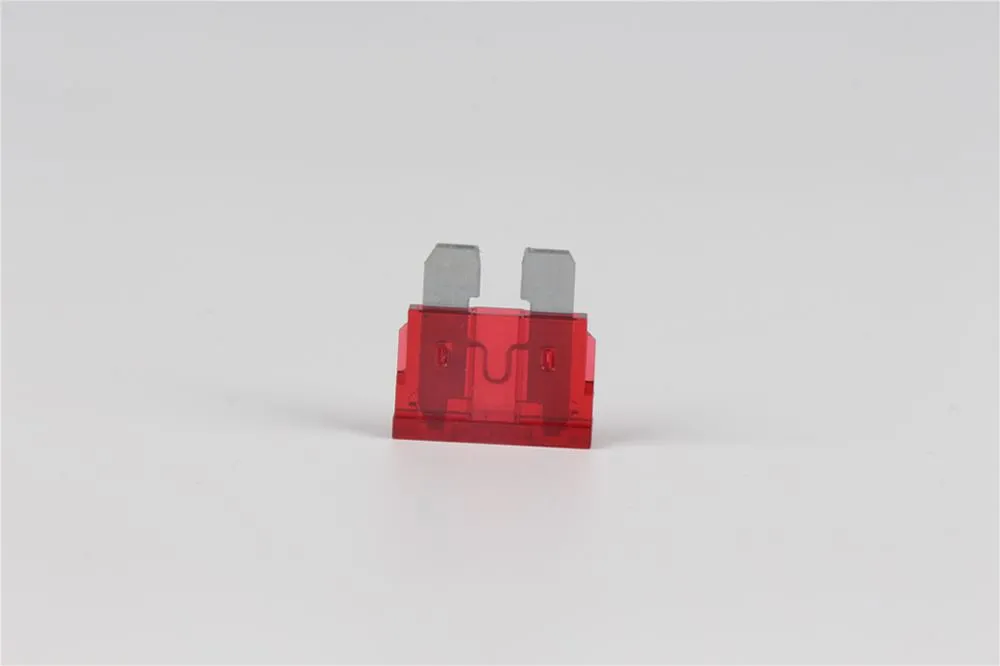

1) ফিউজ

ফিউজের প্রতিরক্ষামূলক উপাদানটি হ'ল একটি ফিউজ, যা এটি সুরক্ষিত সার্কিটের সাথে সিরিজে সংযুক্ত থাকে। ফিউজটি এককালীন ডিভাইস, দয়া করে এতে মনোযোগ দিন:

ফিউজটি ফুঁ দেওয়ার পরে প্রথমে দোষের কারণটি খুঁজে বের করতে হবে। এবং পুরোপুরি উড়িয়ে দেওয়া।

ফিউজ প্রতিস্থাপন করার সময়, এটি অবশ্যই মূল স্পেসিফিকেশনের সমান হতে হবে। বিশেষত, নির্দিষ্ট ক্ষমতা থেকে বৃহত্তর ক্ষমতা সহ একটি ফিউজ ব্যবহার করা যাবে না, অন্যথায় সুরক্ষা প্রভাব নষ্ট হবে।

ফিউজ ধারক এবং ফিউজ মধ্যে দুর্বল যোগাযোগ ভোল্টেজ ড্রপ এবং তাপ উত্পাদনের কারণ হবে। অতএব, জারণ এবং ময়লা পরীক্ষা করার জন্য বিশেষ মনোযোগ দিন। যদি ময়লা এবং অক্সাইড থাকে তবে ভাল যোগাযোগের জন্য এটি অবশ্যই সূক্ষ্ম স্যান্ডপেপার দিয়ে পোলিশ করতে হবে।

2) Fusible লাইন

সহজ-দক্ষতার লাইনটি সামগ্রিক লাইন বা আরও গুরুত্বপূর্ণ সার্কিটগুলি সুরক্ষার জন্য সাধারণত পাওয়ার লাইন এবং একটি বৃহত কারেন্টের সাথে রেখার সাথে সংযুক্ত থাকে। উদাহরণস্বরূপ, চার্জিং সার্কিট, প্রিহিটিং হিটার, কুয়াশ ল্যাম্প, হালকা এবং সহায়ক সার্কিট যথাক্রমে রক্ষা করার জন্য বেইজিং চেরোকির পাঁচটি ফিউসিবল তার রয়েছে।

3) সার্কিট ব্রেকার

সার্কিট ব্রেকারগুলি সার্কিটগুলিতে ব্যবহৃত হয় যা সাধারণ ক্রিয়াকলাপের সময় ওভারলোডের ঝুঁকিতে থাকে। নীতিটি হ'ল বিমেটাল্লিক স্ট্রিপগুলি গরম করতে এবং পৃথক পরিচিতিগুলিকে বিকৃত করার জন্য ব্যবহার করা। দুটি প্রধান প্রকারের সার্কিট ব্রেকার রয়েছে, ১. স্ব-পুনরুদ্ধার সার্কিট ব্রেকার: স্বয়ংক্রিয়ভাবে ওভারলোড এবং বিকৃতিটি কেটে ফেলা হয় এবং শীতল হওয়ার পরে স্বয়ংক্রিয়ভাবে পুনরায় সেট হয়ে যায় এবং যতক্ষণ না সার্কিটের ওভারলোড হয় না rec 2 পুনরুদ্ধার সার্কিট ব্রেকার টিপুন: সমস্যা সমাধানের পরে, আপনাকে ম্যানুয়ালি পুনরায় সেট করতে বোতাম টিপতে হবে।

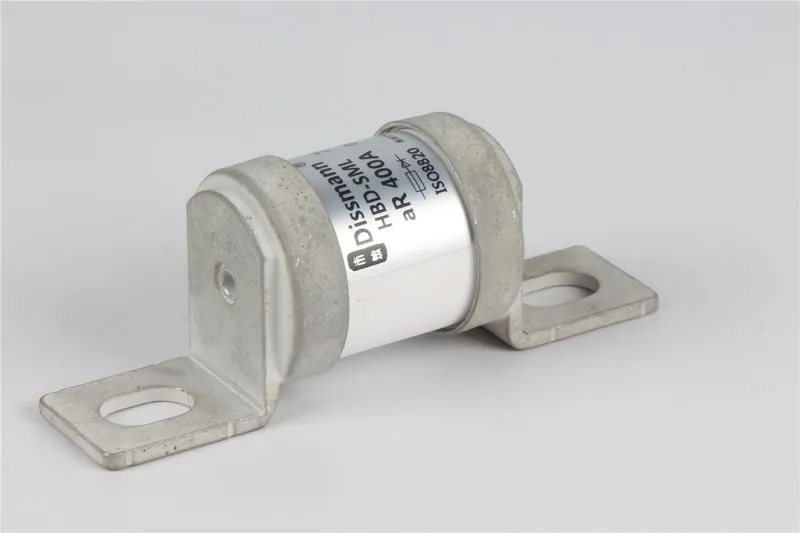

বিভিন্ন ধরণের ফিউজের নির্দিষ্ট ধরণের এবং প্রধান পরামিতিগুলির জন্য, আপনি ফিউজের পণ্য ম্যানুয়ালটি সন্ধান করতে সরাসরি ফিউজের অফিসিয়াল ওয়েবসাইটে যেতে পারেন। বর্তমানে, ফিউসের মূল বাজার হ'ল ডিসমান ফিউজ (www.dissmannfuse.com)
